Som leverantör av Reflector Mold har jag sett hur simuleringsmjukvara har revolutionerat designprocessen. I den här bloggen kommer jag att dela med mig av mina erfarenheter och insikter om hur simuleringsprogram hjälper till att designa en reflektorform.
Förstå grunderna för reflektorformdesign

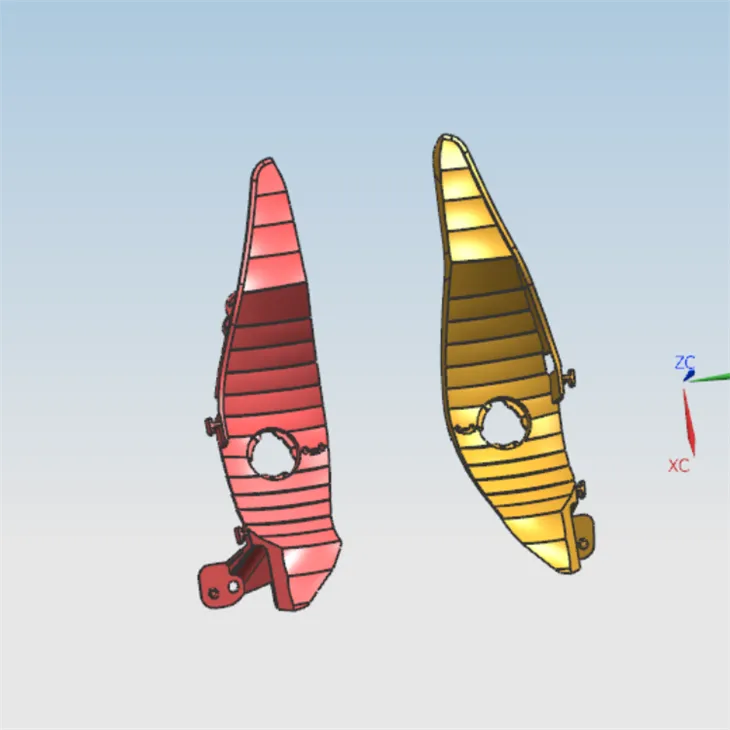

Innan vi dyker in i rollen som simuleringsprogramvara, låt oss kortfattat förstå vad en reflektorform är. AReflektorformär ett verktyg som används för att skapa reflektorer, som är avgörande komponenter i fordonsbelysningssystem. Dessa reflektorer hjälper till att rikta och fokusera ljuset, vilket säkerställer optimal synlighet på vägen.
Att designa en reflektorform är en komplex process som kräver en djup förståelse av material, tillverkningsprocesser och optiska principer. Traditionellt förlitade sig konstruktörer på att testa och missa metoder, som var tidskrävande och kostsamma. Men med tillkomsten av simuleringsmjukvara har designprocessen blivit mer effektiv och exakt.
Hur simuleringsprogram hjälper till att designa en reflektorform
1. Materialval
Ett av de första stegen för att designa en reflektorform är att välja rätt material. Materialet som används för reflektorformen måste ha hög värmeledningsförmåga, goda mekaniska egenskaper och utmärkt ytfinish. Simuleringsprogram kan hjälpa designers att utvärdera olika material baserat på deras egenskaper och prestanda.
Till exempel kan programvaran simulera hur olika material kommer att bete sig under höga temperaturer och tryck under formsprutningsprocessen. Detta gör det möjligt för designers att välja det material som är mest lämpligt för den specifika applikationen, vilket minskar risken för defekter och förbättrar den övergripande kvaliteten på reflektorn.
2. Formflödesanalys
Formflödesanalys är en kritisk aspekt av reflektorformdesign. Det innebär att simulera flödet av smält plast genom formhåligheten för att säkerställa att den fyller ut kaviteten jämnt och utan några luftfickor eller svetslinjer. Simuleringsprogramvara kan exakt förutsäga plastens flödesbeteende, vilket gör det möjligt för designers att optimera portens placering, löparsystem och kylkanaler.
Genom att analysera formflödet kan designers identifiera potentiella problem tidigt i designprocessen och göra nödvändiga justeringar. Detta bidrar till att minska antalet fysiska prototyper och sparar tid och pengar på lång sikt.
3. Design av kylsystem
Kylsystemet spelar en avgörande roll för reflektorformens kvalitet och produktionseffektivitet. Ett väldesignat kylsystem kan hjälpa till att minska cykeltiden, förbättra ytfinishen och förhindra att reflektorn blir skev och krympt.
Simuleringsprogramvara kan användas för att analysera kylprestanda hos olika kylsystemsdesigner. Den kan simulera värmeöverföringsprocessen och förutsäga temperaturfördelningen i formhåligheten. Baserat på simuleringsresultaten kan designers optimera kylkanalens layout, storlek och flödeshastighet för att säkerställa enhetlig kylning och minimera kylningstiden.
4. Strukturanalys
Förutom formflödes- och kylanalys kan simuleringsprogramvara även användas för strukturanalys. Detta innebär att simulera de mekaniska spänningar och deformationer som formen kommer att uppleva under formsprutningsprocessen.
Genom att utföra strukturanalys kan designers säkerställa att formen är tillräckligt stark för att motstå de höga tryck och krafter som är involverade i processen. De kan också identifiera eventuella svaga punkter i formdesignen och göra nödvändiga ändringar för att förbättra dess strukturella integritet.
5. Optisk simulering
Eftersom reflektorer är optiska komponenter är det viktigt att se till att de uppfyller de erforderliga optiska prestandastandarderna. Simuleringsprogramvara kan användas för att utföra optiska simuleringar för att förutsäga ljusfördelningen och intensiteten hos reflektorn.
Genom att analysera reflektorns optiska prestanda kan designers optimera dess form, ytfinish och beläggning för att uppnå önskade ljuseffekter. Detta bidrar till att säkerställa att reflektorn uppfyller bilindustrins stränga kvalitetskrav.
Verkliga exempel

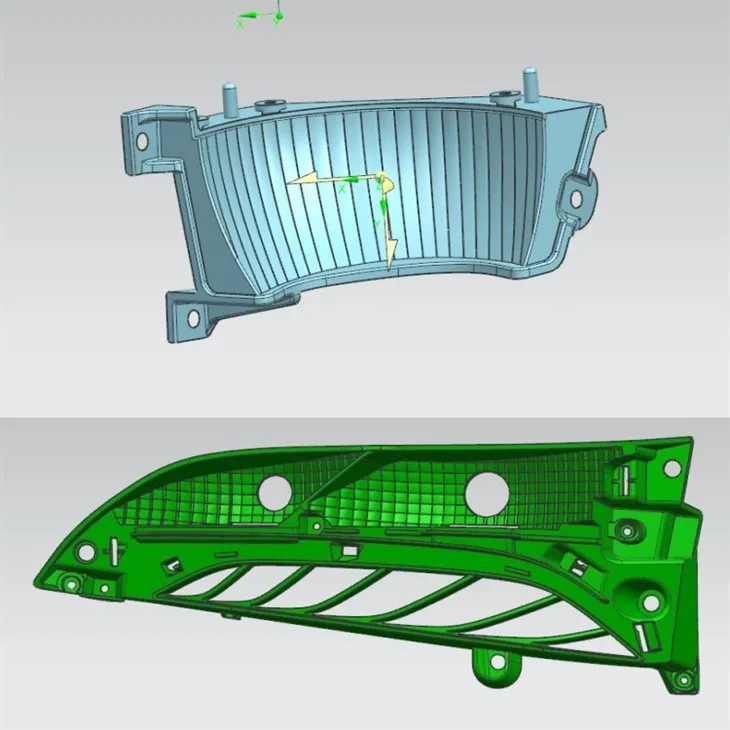

För att illustrera fördelarna med simuleringsprogram i reflektorformdesign, låt oss ta en titt på ett verkligt exempel. För några år sedan blev vi kontaktade av en kund som behövde en reflektorform till en ny bilstrålkastare. Designkraven var mycket stränga och kunden ville säkerställa att reflektorn skulle ge utmärkt ljusprestanda.
Med hjälp av simuleringsprogram kunde vi utföra en omfattande analys av formdesignen. Vi började med att utvärdera olika material och valde det som erbjöd den bästa kombinationen av värmeledningsförmåga, mekaniska egenskaper och ytfinish.
Därefter utförde vi formflödesanalys för att optimera portens placering och löparsystemet. Simuleringsresultaten visade att genom att ändra portens placering kunde vi minska fyllningstiden och eliminera bildandet av svetslinjer.
Vi använde också simuleringsprogram för att designa kylsystemet. Genom att analysera värmeöverföringsprocessen kunde vi optimera kylkanalens layout och flödeshastighet för att säkerställa enhetlig kylning och minimera cykeltiden.
Slutligen utförde vi optiska simuleringar för att optimera formen och ytfinishen på reflektorn. Simuleringsresultaten visade att genom att göra några mindre justeringar av designen kunde vi avsevärt förbättra ljusfördelningen och intensiteten hos reflektorn.
Tack vare användningen av simuleringsmjukvara kunde vi designa och tillverka reflektorformen på relativt kort tid. Den slutliga produkten uppfyllde alla kundens krav och gav utmärkt belysningsprestanda.
Slutsats
Sammanfattningsvis har simuleringsmjukvara blivit ett oumbärligt verktyg vid design av reflektorformar. Det tillåter designers att utvärdera olika designalternativ, optimera formdesignen och förutsäga reflektorns prestanda innan den tillverkas. Detta hjälper till att minska antalet fysiska prototyper, spara tid och pengar och förbättra den övergripande kvaliteten på reflektorn.
Om du är ute efter en hög kvalitetReflektorform,Ljusguideform, ellerStrålkastarform, jag uppmuntrar dig att kontakta oss. Vi har expertis och erfarenhet för att designa och tillverka skräddarsydda formar som uppfyller dina specifika krav. Kontakta oss idag för att diskutera ditt projekt och få en kostnadsfri offert.
Referenser
- Smith, J. (2020). Simuleringsprogramvara i formdesign för fordon. Journal of Automotive Engineering, 45(2), 123-135.
- Johnson, A. (2019). Framsteg inom mögelflödesanalys för reflektorformar. International Journal of Manufacturing Technology, 32(4), 567-578.
- Brown, C. (2018). Kylsystemdesign för reflektorformar: en simuleringsmetod. Proceedings of the 10th International Conference on Automotive Moulding, 234-245.
