Hej där! Som leverantör av reflektorformar har jag själv sett hur avgörande ett effektivt kylsystem är för reflektorformar. I det här blogginlägget ska jag dela med mig av några tips på hur du designar ett toppklassigt kylsystem för din reflektorform.
Varför ett bra kylsystem är viktigt

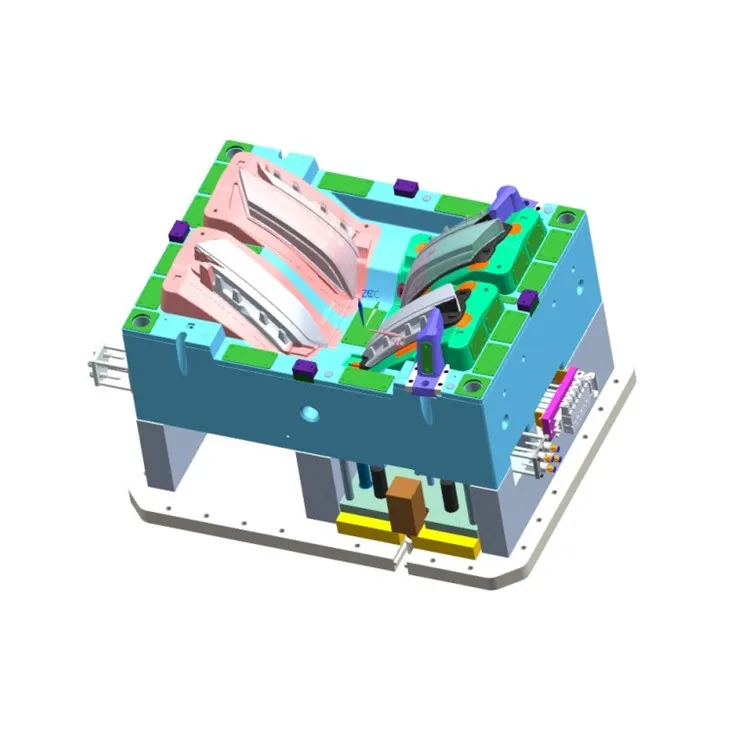

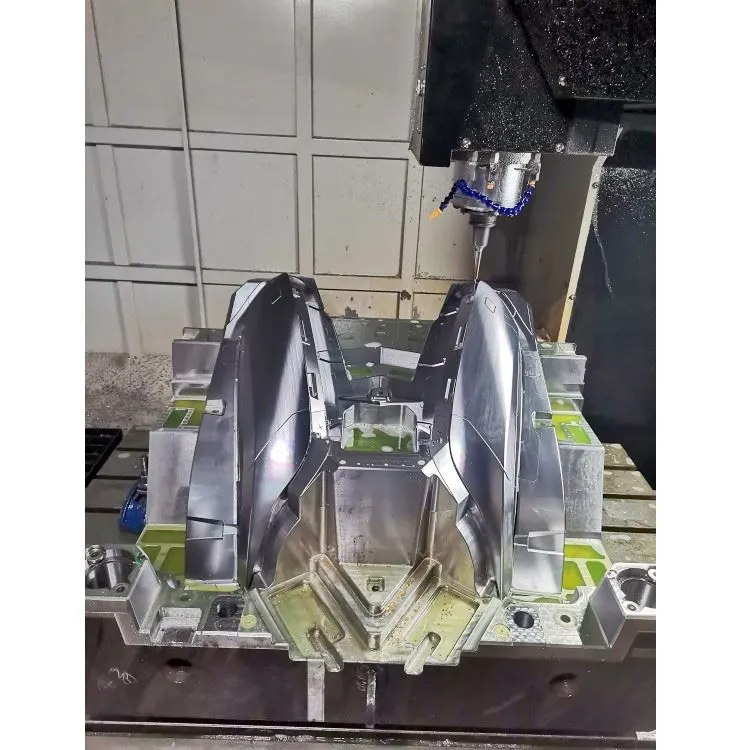

Först och främst, låt oss prata om varför vi ens behöver ett effektivt kylsystem. När vi arbetar med reflektorformar har plastmaterialet som sprutas in i formen hög temperatur. Om det svalnar för långsamt kan det leda till alla möjliga problem. Till exempel kan delen ha problem med skevhet, vilket är ett stort nej - nej när du gör reflexer förStrålkastarform,Pannlampa Form, ellerBakljusform. En skev reflektor fungerar inte som den ska, och det innebär mycket slöseri med tid och material.
Å andra sidan, om kylningen är för snabb kan det orsaka inre spänningar i plastdelen. Dessa spänningar kan göra delen spröd och mer benägna att gå sönder under användning. Så det är viktigt att hitta rätt balans. Ett väldesignat kylsystem kan hjälpa oss att uppnå den balansen, vilket säkerställer att plasten kyls jämnt och i rätt takt.
Förstå grunderna för kylning i formar
Innan vi dyker in i designprocessen är det viktigt att förstå hur kylning i formar faktiskt fungerar. Det finns tre huvudsakliga sätt att överföra värme i en form: ledning, konvektion och strålning.
Ledning är överföring av värme genom ett fast material. I en reflektorform leds värme från den heta plasten genom formstålet till kylkanalerna. Kylkanalerna är som små motorvägar för kylvätskan, som tar bort värmen.
Konvektion är överföring av värme genom rörelse av en vätska. I vårt fall är kylvätskan som strömmar genom kylkanalerna vätskan. När kylvätskan rör sig tar den upp värme från formväggarna och för bort den.
Strålning är överföring av värme genom elektromagnetiska vågor. Även om strålning spelar en roll vid värmeöverföring, är den vanligtvis mindre signifikant jämfört med ledning och konvektion i ett formkylningssystem.
Designa kylkanaler
Låt oss nu gå in på det snåriga med att designa kylkanalerna. Det första vi måste tänka på är kanalernas layout. Vi vill se till att kylvätskan kan nå alla delar av formen jämnt. En vanlig layout är borrhålslayouten. Detta innebär att man borrar raka hål i formstålet. Det är ett enkelt och kostnadseffektivt sätt att skapa kylkanaler, men det kanske inte är det bästa för komplexa reflektorformar.
För mer komplexa formar kan vi använda en baffel eller en spiralformad kylkanal. En baffel är en platta placerad inuti kylkanalen för att styra flödet av kylvätskan. Detta kan hjälpa till att säkerställa att kylvätskan når områden som annars kan vara svåra att kyla. En spiral kylkanal, som namnet antyder, spiraler runt formhålan. Denna layout kan ge mer enhetlig kylning jämfört med en layout med raka hål.
En annan viktig faktor är diametern på kylkanalerna. Om kanalerna är för små kan det hända att kylvätskan inte strömmar igenom dem lätt, vilket kan leda till dålig kylning. Å andra sidan, om kanalerna är för stora kan de ta för mycket plats i formen och kanske inte ge effektiv kylning. En bra tumregel är att använda en kanaldiameter som är mellan 8 och 12 millimeter, beroende på formens storlek och komplexitet.
Välja rätt kylvätska
Kylvätskan vi väljer spelar också en stor roll för kylsystemets effektivitet. Vatten är det vanligaste kylmediet eftersom det är lättillgängligt, billigt och har goda värmeöverföringsegenskaper. Men om formen arbetar vid mycket höga temperaturer kan vi behöva använda en annan kylvätska.
Till exempel är vissa kylvätskor utformade för att fungera vid högre temperaturer utan att koka. Dessa kylmedel är vanligtvis en blandning av vatten och tillsatser. Tillsatserna kan höja kylvätskans kokpunkt, vilket gör att den kan ta bort mer värme från formen utan att förångas.
Vi måste också överväga kylvätskans flödeshastighet. Flödeshastigheten bör vara tillräckligt hög för att föra bort värmen effektivt, men inte så hög att det orsakar för stort tryckfall i kylkanalerna. En flödeshastighet på cirka 1 till 2 meter per sekund är vanligtvis en bra utgångspunkt, men det kan variera beroende på formens specifika krav.
Styra kylprocessen
När vi har designat kylkanalerna och valt kylvätska måste vi kunna styra kylprocessen. Det är här temperatursensorer och regulatorer kommer in. Temperatursensorer kan placeras på olika ställen i formen för att mäta temperaturen. Dessa sensorer skickar signaler till en styrenhet, som sedan kan justera flödet eller temperaturen på kylvätskan.
Till exempel, om temperaturen i ett visst område av formen är för hög, kan styrenheten öka flödeshastigheten för kylvätskan i det området. Detta hjälper till att säkerställa att plasten kyls jämnt i formen.
Testning och optimering
Att designa ett kylsystem är inte en engångsgrej. Efter att vi har designat och installerat kylsystemet måste vi testa det. Vi kan använda en mängd olika metoder för att testa kylsystemet, såsom termoelement för att mäta temperaturen vid olika punkter i formen och flödesmätare för att mäta kylvätskans flöde.
Utifrån testresultaten kan vi sedan optimera kylsystemet. Om vi upptäcker att ett visst område av formen inte kyls jämnt, kan vi behöva justera layouten på kylkanalerna eller kylvätskans flöde. Det kan ta några omgångar av testning och optimering för att få kylsystemet helt rätt, men det är definitivt värt ansträngningen.
Slutsats
Att designa ett effektivt kylsystem för en reflektorform är en komplex men viktig uppgift. Genom att förstå grunderna för värmeöverföring, noggrant designa kylkanalerna, välja rätt kylvätska, kontrollera kylprocessen och testa och optimera systemet kan vi säkerställa att våra reflektorformar producerar delar av hög kvalitet.
Om du är på marknaden för reflektorformar eller behöver hjälp med designen av ditt kylsystem, tveka inte att höra av dig. Vi är här för att hjälpa dig att få bästa resultat för din tillverkningsprocess. Oavsett om du görStrålkastarform,Pannlampa Form, ellerBakljusform, vi har expertis för att möta dina behov. Låt oss starta ett samtal och se hur vi kan arbeta tillsammans!
