Att testa prestandan för en bakljusform är en kritisk process för alla leverantör av bakljus. Det säkerställer att formen kan producera högkvalitativa bakljus som uppfyller de strikta standarderna för bilindustrin. I den här bloggen delar jag några viktiga steg och metoder för att testa prestandan för en bakljusform ur en leverantörs perspektiv.
1. Design och strukturell inspektion
Innan några fysiska tester startar är en grundlig inspektion av formens design och struktur väsentlig. Detta innebär att kontrollera CAD -modellerna (Computer - Aided Design) och ritningar.
- Dimensionell noggrannhet: Mät de viktigaste dimensionerna på formen mot designspecifikationerna. Till och med en liten avvikelse kan leda till felaktig montering av bakljuset i fordonet. Använd precisionsmätningsverktyg som bromsok, mikrometrar och koordinatmätmaskiner (CMM). Eventuella avvikelser bör noteras och korrigeras omedelbart.
- Avskedslinje och utkastningssystem: Undersök formlinjen på formen. Det bör vara smidigt och väl definierat för att säkerställa en ren separering av formhalvorna under injektionsprocessen. Ejektionssystemet, som är ansvarigt för att trycka det färdiga bakljuset ur formen, måste inspekteras för korrekt drift. Kontrollera om det finns några tecken på slitage eller felanpassning i ejektorns stift och plattor.
2. Testning av materialkompatibilitet
Svansljusformen är vanligtvis tillverkad av högkvalitativ stål, men den måste vara kompatibel med det plastmaterial som används för produktion av bakljuset.
- Formsprutningsförsök: Utför initiala injektionsstudier med det avsedda plastmaterialet, såsom polykarbonat eller akryl. Observera hur plasten rinner in i mögelhålorna. Materialet ska fylla alla områden på formen jämnt utan luftfickor eller hålrum.
- Termisk expansion och sammandragning: Olika plast har olika värmeutvidgningar och sammandragningshastigheter. Testa formen under det faktiska driftstemperaturområdet för formsprutningsprocessen. Detta hjälper till att säkerställa att formen tål de termiska spänningarna och bibehåller dess dimensionella stabilitet.
3. Testning av ytbehandling
Ytans ytbehandling är avgörande av både estetiska och funktionella skäl.
- Visuell inspektion: Använd visuella inspektionstekniker för att kontrollera för eventuella ytfel på mögelhålan, såsom repor, gropar eller ojämnhet. En slät yta på formen kommer att resultera i en högkvalitativ finish på bakljuset.
- Glans- och transparensprovning: För ljus - sändande delar av bakljuset, som [ljuslinsmögel] (/bilmögel/auto - ljus - mögel/ljus - lins - MOULD.HTML), mät glansen och öppenheten hos de gjutna delarna. Specialiserade instrument kan användas för att kvantifiera dessa egenskaper och jämföra dem med önskade specifikationer.
4. Mekanisk prestandatestning
Svansljusformen måste kunna motstå de mekaniska krafterna under formsprutningsprocessen.
- Klämkraft motstånd: Testa formens förmåga att motstå klämkraften som appliceras under formsprutning. Denna kraft är nödvändig för att hålla formhalvorna stängda medan plasten injiceras. Överdriven klämkraft kan skada formen, medan otillräcklig kraft kan leda till blixt (överskott av plast) på bakljuset.
- Ejektionskrafttestning: Mät kraften som krävs för att mata ut det färdiga bakljuset från formen. Om ejektionskraften är för hög kan det orsaka skador på bakljuset eller formen. Justera utkastningssystemet vid behov för att säkerställa en smidig utkast.
5. Cykeltidstestning
Cykeltid är en viktig faktor i produktionseffektiviteten för bakljusformen.
- Mätning och analys: Använd en timer för att mäta den totala cykeltiden för formsprutningsprocessen, inklusive injektions-, kylnings- och utkastningsfaser. Analysera varje fas för att identifiera flaskhalsar eller områden för förbättringar. En kortare cykeltid kan öka produktionsproduktionen och minska kostnaderna.
- Optimering: Baserat på cykeltidsanalysen, gör justeringar av formkonstruktionen, till exempel att förbättra kylkanalerna eller optimera grindsystemet. Detta kan hjälpa till att minska cykeltiden utan att kompromissa med kvaliteten på bakljuset.
6. Testning av hållbarhet
Svansljusformen förväntas ge ett stort antal bakljus över dess livslängd.
- Långvarig produktionskörningar: Genomför långvarig produktion går för att simulera den faktiska användningen av formen. Övervaka formens prestanda under dessa körningar, inklusive kvaliteten på de producerade bakljusen, slitage på mögelkomponenterna och stabiliteten i cykeltiden.
- Slitageanalys: Efter den långsiktiga produktionen körs, inspektera formen för tecken på slitage. Kontrollera de kritiska områdena, till exempel kavitetsytor, ejektorstift och glidmekanismer. Byt ut alla slitna komponenter för att säkerställa formens fortsatta prestanda.
7. Kvalitetskontroll av slutprodukten
Det ultimata testet av bakljusformens prestanda är kvaliteten på de bakljus som den producerar.
- Funktionalitetstestning: Testa funktionaliteten för bakljusen, inklusive belysningsintensiteten, färgen och strålmönstret. Se till att bakljusen uppfyller relevanta säkerhetsstandarder för fordon.
- Monteringstestning: Kontrollera om bakljusen enkelt kan monteras i fordonet. De bör passa ordentligt och anpassa sig till andra komponenter utan problem.

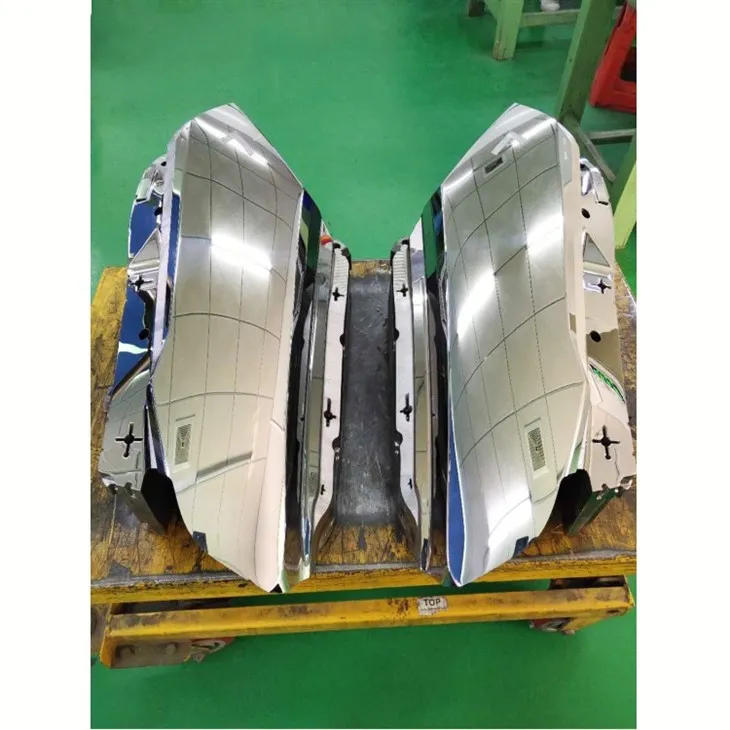

Som leverantör av bakljus är vi engagerade i att tillhandahålla formar av hög kvalitet som uppfyller våra kunders olika behov. Om du är på marknaden för en pålitlig [bilstrålkastarform] (/bil - mögel/auto - ljus - mögel/bil - strålkastare - mould.html) eller [huvudlampa mögel] (/fordon - mögel/auto - mögel/mögel/strålkastare - mulla. Vi ser fram emot att arbeta med dig för att uppnå dina produktionsmål.
Referenser
- "Injektionsgjutningshandbok" av Oo Olajide
- "Automotive Lighting Technology" av KG Srinivasan
- Branschstandarder och riktlinjer för fordonsbelysningskomponenter
