Hej där! Som leverantör av gallerformar har jag själv sett hur det går att designa grindar för gallerformar. Portar spelar en avgörande roll i formsprutningsprocessen, och att få dem rätt kan göra eller bryta kvaliteten på din gallerprodukt. Så, låt oss dyka ner i några viktiga överväganden för portdesign som du bör tänka på.
Flödesbalans
En av de viktigaste aspekterna av grinddesign är att uppnå bra flödesbalans. När den smälta plasten kommer in i formhåligheten genom porten måste den flyta jämnt över hela gallret. Ojämnt flöde kan leda till en mängd olika problem, såsom svetslinjer, sänkmärken och inkonsekventa deldimensioner.
För att säkerställa flödesbalansen måste vi ta hänsyn till gallrets geometri. Galler har ofta komplexa former med olika revbenstjocklekar och öppna ytor. Vi måste placera grindarna på ett sätt så att plasten kan nå alla delar av hålrummet samtidigt. För mindre galler kan en enda grind fungera bra. Men för större och mer invecklade konstruktioner kan flera grindar krävas. Till exempel, om ett galler har en lång och smal sektion, kan placeringen av en grind i varje ände hjälpa plasten att flyta jämnt längs dess längd.
Portens läge
Placeringen av porten är också en kritisk faktor. Den bör placeras i ett område där den inte kommer att orsaka kosmetiska problem på den slutliga grillprodukten. Galler är ofta synliga delar i bilar eller andra konsumentprodukter, så alla märken som lämnas av grinden måste antingen vara i ett oansenligt område eller lätt att ta bort.

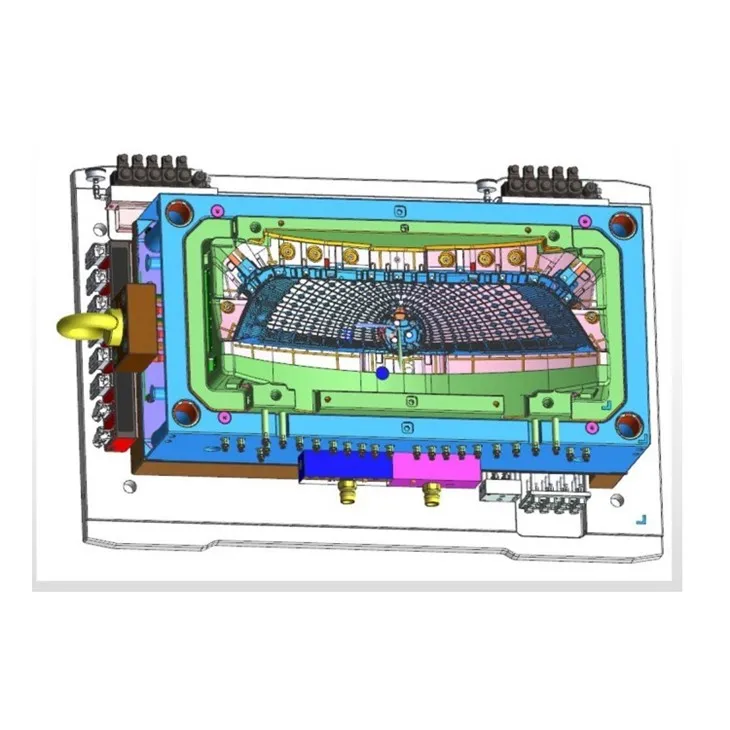

I biltillämpningar, till exempel, bör portmärket inte vara på den synliga framsidan avBilgrillform. Istället kan den placeras på baksidan eller längs en icke synlig kant. När man designar förAuto Grille Form, måste vi också överväga monteringskraven. Om gallret ska installeras med andra komponenter bör portens placering inte störa monteringsprocessen.
Grindstorlek
Storleken på grinden är direkt relaterad till flödeshastigheten för den smälta plasten. En grind som är för liten kommer att begränsa flödet, vilket orsakar höga tryckfall och potentiella korta skott. Å andra sidan kan en för stor grind leda till överdrivet plastflöde, vilket resulterar i ett rörigt grindbrott och potentiella kosmetiska defekter.
Vi måste beräkna lämplig grindstorlek baserat på faktorer som plastmaterialet som används, gallrets storlek och komplexitet och formsprutningsmaskinens kapacitet. Till exempel har vissa plaster högre viskositet än andra. För en högviskös plast kan en något större grind behövas för att säkerställa jämnt flöde. Leverantörer avGallerform i plastsom vi måste vara väl insatta i olika plasters egenskaper för att utforma rätt grindstorlek.
Porttyp
Det finns flera typer av grindar tillgängliga för gallerformar, och var och en har sina egna fördelar och nackdelar.
Edge Gates
Kantgrindar är en av de vanligaste typerna. De är enkla och lätta att bearbeta. Plasten rinner in i hålrummet från delens kant. Kantgrindar är lämpliga för galler med relativt enkla former och där grindmärken på kanten är acceptabla. De kan dock orsaka viss spänningskoncentration vid grindområdet, vilket kan påverka gallrets mekaniska egenskaper.
Ubåtsportar
Ubåtsportar, även kända som tunnelportar, är ett populärt val för galler där det krävs en ren avbrytning och minimala grindmärken. Grinden är placerad under skiljelinjen och plasten rinner genom en smal tunnel in i hålrummet. När delen matas ut ur formen bryts grinden av automatiskt och lämnar ett litet, nästan osynligt märke. Detta gör ubåtsportar idealiska för avancerade bilarBilgrillformapplikationer.
Fläktportar
Fläktgrindar används när vi behöver uppnå ett brett och jämnt flöde av plast över gallret. De är designade i en fläktliknande form, som sprider plasten jämnt när den kommer in i håligheten. Fläktgrindar används ofta för galler med stora ytor för att säkerställa god flödesbalans.
Utkastning och grindbrytning - av
Efter att plasten har svalnat och stelnat i formen måste delen kastas ut. Portdesignen ska underlätta enkel och ren grindbrytning under utkastningsprocessen. Om grinden inte är korrekt konstruerad kan det göra att delen fastnar i formen eller resultera i ett grovt och ojämnt grindbrott.
Till exempel, vid ubåtsportar, bör portavbrottet utformas så att det inte lämnar några plastrester i porttunneln. Detta kräver exakt design av portgeometrin och formutkastningssystemet. Vi måste också överväga kraften som krävs för att bryta av grinden. Om kraften är för hög kan det skada gallret.
Materialkompatibilitet
Olika plastmaterial har olika flödesegenskaper och bearbetningskrav. När vi utformar porten för en gallerform måste vi ta hänsyn till materialet som kommer att användas. Till exempel är polykarbonatplaster kända för sin höga hållfasthet och transparens men kan ha en högre viskositet jämfört med polypropen.
För ett polykarbonatgaller med användning av enAuto Grille Form, måste vi designa en grind som kan hantera det högre tryck som krävs för att injicera den smälta plasten. Å andra sidan har polypropen en lägre viskositet och kan kräva en mindre port för att styra flödet.
Kostnad och enkel tillverkning
Slutligen kan vi inte glömma kostnaden och enkel tillverkning. Portdesignen ska vara kostnadseffektiv och lätt att bearbeta. Komplexa grinddesigner kan kräva mer avancerade tillverkningstekniker och längre produktionstider, vilket kan öka den totala kostnaden för formen.
Som leverantör av gallerform strävar vi efter att hitta rätt balans mellan alla dessa faktorer. Vi vill förse våra kunder med högkvalitativa gallerformar som är både funktionella och kostnadseffektiva.
Om du är ute efter en gallerform och vill diskutera dessa grinddesignöverväganden vidare, eller om du har några specifika krav för dinGallerform i plast, tveka inte att höra av dig. Vi är här för att hjälpa dig att få den bästa möjliga produkten för dina behov.
Referenser
- "Handbok för formsprutning" av O. Olajide
- "Mold Design for Plastics" av RA Malloy
