Inom ramen för biltillverkning spelar precisionen och kvaliteten på formar en viktig roll för att forma de slutliga produkterna. Som en dedikerad bezelformRamformLeverantör, jag har bevittnat första hand betydelsen av olika tekniska aspekter i formprocessen. Ett sådant avgörande element är dragvinkeln för en bezelform. I den här bloggen kommer jag att fördjupa vad dragvinkeln för en ramform är, dess betydelse och hur den påverkar den totala produktionen.
Förstå utkastsvinkeln
Utkastets vinkel hänvisar till avsmalningen eller lutningen som läggs till de vertikala väggarna i en mögelkavitet eller kärna. I samband med en bezelform är det vinkeln som gör det möjligt för plastdelen (ramen) att matas ut smidigt från formen efter injektionsprocessen. Utan en lämplig dragvinkel kan ramen fastnar i formen, vilket leder till flera problem som skador på delen, ökade cykeltider och till och med skador på själva formen.
Matematiskt mäts dragvinkeln i grader och beräknas vanligtvis baserat på höjden på den vertikala väggen i formen och mängden avsmalning. Till exempel, om en mögelvägg är 100 mm hög och har en avsmalning på 1 mm över sin höjd, kan dragvinkeln bestämmas med trigonometriska funktioner. Tangenten för dragvinkeln (θ) är lika med förhållandet mellan avsmalningen (1 mm) och höjden (100 mm). Så solbränna (θ) = 1/100 och θ = arctan (0,01) ≈ 0,57 grader.
Vikten av dragvinkel i ramformar
Smidig utkast
Det primära syftet med dragvinkeln är att säkerställa en smidig utkastning av ramen från formen. Under injektion - gjutningsprocessen fyller plastmaterialet formhålan och svalnar sedan och stelnar. När det svalnar krymper den något och kan hålla fast vid mögelväggarna. En korrekt dragvinkel reducerar friktionen mellan delen och mögelväggarna, vilket gör att ramen lätt kan matas ut utan någon snedvridning eller skada.
Minskat slitage
När en ram är svår att mata ut på grund av otillräcklig dragvinkel krävs överdriven kraft för att ta bort den från formen. Denna kraft kan orsaka slitage på både delen och formen. Med tiden kan detta leda till för tidigt mögelfel, ökade underhållskostnader och en minskning av kvaliteten på de producerade ramarna. Genom att införliva en lämplig dragvinkel kan vi minimera detta slitage, förlänga formens livslängd och säkerställa konsekvent delkvalitet.
Förbättrad ytfinish
Utkastets vinkel påverkar också ramen. Om dragvinkeln är för liten kan plastdelen skrapas eller repas under utkastet, vilket resulterar i en dålig ytfinish. Å andra sidan tillåter en väl utformad dragvinkel delen att glida ut ur formen smidigt och lämna en ren och högkvalitativ yta. Detta är särskilt viktigt för ramar, eftersom de ofta är synliga komponenter i fordonsinredning och exteriörer, och en bra ytfinish är avgörande av estetiska skäl.
Faktorer som påverkar utkastsvinkeln
Materialegenskaper
Den typ av plastmaterial som används för att göra ramen är en viktig faktor för att bestämma dragvinkeln. Olika plast har olika krympningshastigheter, friktionskoefficienter och flödesegenskaper. Till exempel kan material med höga krympningshastigheter, såsom polypropen, kräva en större dragvinkel jämfört med material med lägre krympningshastigheter, som polykarbonat. Dessutom kan material med höga friktionskoefficienter också behöva en större dragvinkel för att underlätta smidig utkast.
Delgeometri
Ramens form och storlek påverkar också dragvinkeln. Komplexa geometrier med underskådningar eller djupa urtag kan kräva mer noggrann övervägande av dragvinkeln. I vissa fall kan flera dragvinklar behövas i olika områden i formen för att säkerställa korrekt utkast. Till exempel kan en ram med en stegad design ha olika dragvinklar för varje steg för att rymma de olika vägghöjderna och geometrierna.
Mögeltillverkningsprocess
Metoden som används för att tillverka formen kan också påverka dragvinkeln. Vissa tillverkningsprocesser, såsom CNC -bearbetning, kan producera mycket exakta dragvinklar. Andra processer, som EDM (elektrisk urladdningsbearbetning), kan emellertid ha begränsningar i termer av den minsta dragvinkeln som kan uppnås. Som en bezelformleverantör måste vi ta hänsyn till dessa tillverkningsbegränsningar när vi utformar dragvinkeln för en viss mögel.
Bestämmer den optimala dragvinkeln
Att bestämma den optimala dragvinkeln för en bezelform är en komplex process som kräver en kombination av erfarenhet, kunskap om material och en förståelse för tillverkningsprocessen. I allmänhet används vanligtvis, för de flesta plastinjektion - gjutna ramar, en dragvinkel på 1 - 3 grader. Detta kan emellertid variera beroende på de faktorer som nämns ovan.
En metod är att genomföra en genomförbarhetsstudie under designfasen. Detta innebär att skapa en 3D -modell av ramen och simulera injektion - gjutningsprocessen med hjälp av specialiserad programvara. Programvaran kan analysera flödet av plastmaterial, krympning och utkastningskrafter och rekommendera en lämplig dragvinkel. Dessutom kan fysiska prototyper göras och testas för att finjustera utkastsvinkeln.
Jämförelse med andra bilformar
När man jämför utkastets vinkelkrav för ramformar med andra bilformar somHandskbox mögelochHjulskyddsform, det finns vissa likheter och skillnader.

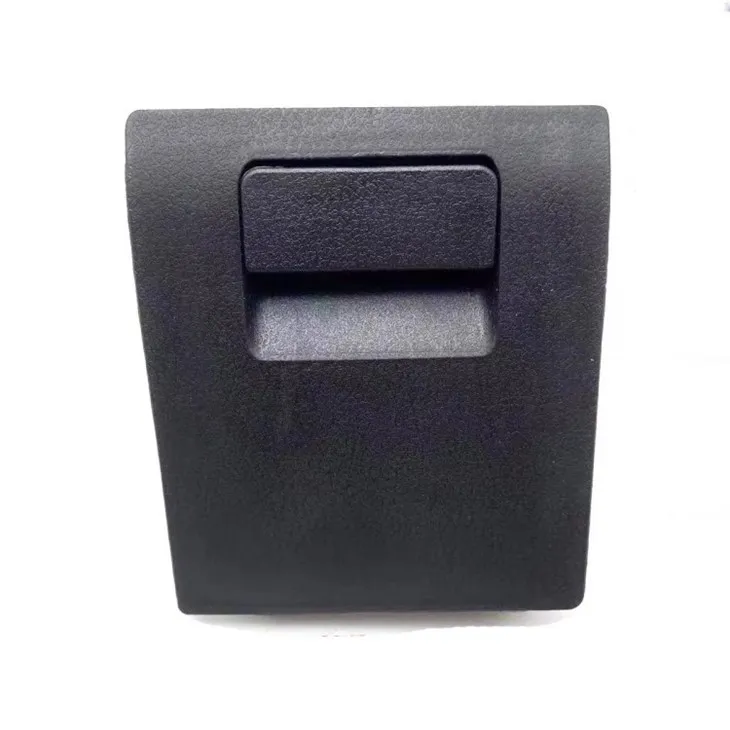

Handskboxformar, som bezelformar, kräver också en korrekt dragvinkel för smidig utkast. På grund av den större storleken och mer komplexa formen på handsklådor kan emellertid utkastsvinkeln behöva beräknas noggrant för att säkerställa att alla områden i delen kan matas ut utan problem. I vissa fall kan större dragvinklar krävas för handskboxformar jämfört med ramformar.

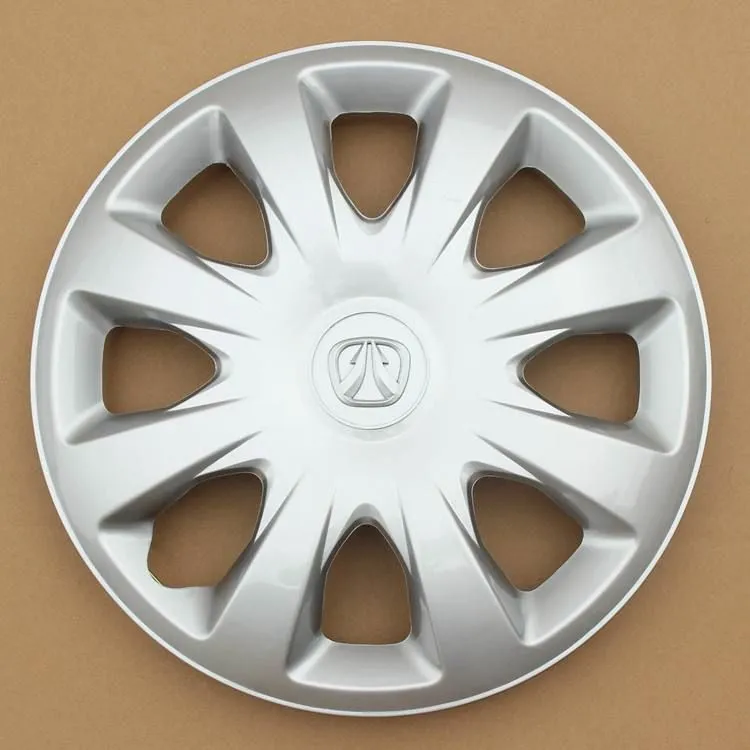

Hjulskyddsformar har å andra sidan ofta strängare krav för ytfinish och dimensionell noggrannhet. Utkastsvinkeln i hjulskyddsformar måste optimeras för att uppnå en högkvalitativ ytfinish samtidigt som man möjliggör enkel utkast. Dessutom kan formen på hjulskydd, som ofta har böjda och intrikata mönster, kräva mer komplexa dragvinkelberäkningar jämfört med ramar.
Slutsats
Sammanfattningsvis är utkastsvinkeln för en bezelform en kritisk faktor i injektion - gjutningsprocessen. Det säkerställer en smidig utstötning av ramen, minskar slitage på formen och förbättrar delens ytbehandling. Som en bezelformleverantör förstår vi vikten av att få utkastsvinkeln rätt. Genom att överväga faktorer som materialegenskaper, delgeometri och mögeltillverkningsprocessen kan vi utforma och tillverka ramar som uppfyller de högsta kvalitetsstandarderna.
Om du är i fordonsindustrin och letar efter högkvalitativa ramformar eller andra bilformar som handskboxformar och hjulskyddsformar, skulle vi gärna hjälpa dig. Vårt team av experter har lång erfarenhet av formdesign och tillverkning, och vi kan arbeta med dig för att se till att dina specifika krav uppfylls. Kontakta oss för att starta en diskussion om dina formbehov och låt oss arbeta tillsammans för att skapa de bästa lösningarna för dina bilprodukter.
Referenser
- "Injektionsgjutningshandbok" av O. olabisi
- "Plastproduktdesign och utveckling" av R. Crawford
- Tekniska artiklar från Society of Plastics Engineers (SPE)
